油封的正確安裝方法

2024-12-13

1、油封壓入油封孔中。要求油封骨架受力，且一周受力均勻。壓裝后，油封密封唇部平面與旋轉軸中心線垂直。

2、軸端套導錐套引導，穿過油封，保護油封唇口。

導錐套簡圖：軸端部放入導錐套孔內。

3、安裝注意點：

①密封唇口提前涂潤滑脂，確保良好潤滑；

②油封安裝孔口部要設置倒角，方便壓入和預防配合部的橡膠切肉；

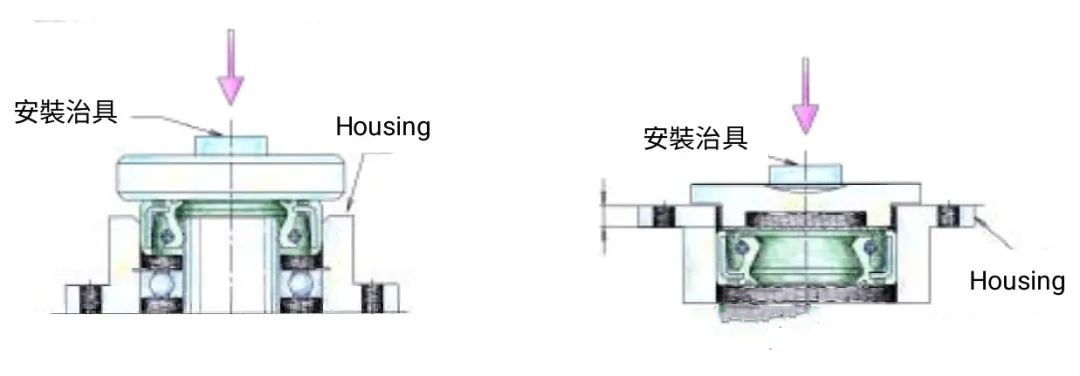

③大部分壓裝是壓大端面，但有些情況要壓小端面的，注意壓頭要壓到骨架上?？偟脑瓌t是壓裝時要讓骨架周圈均勻受力，如下圖；

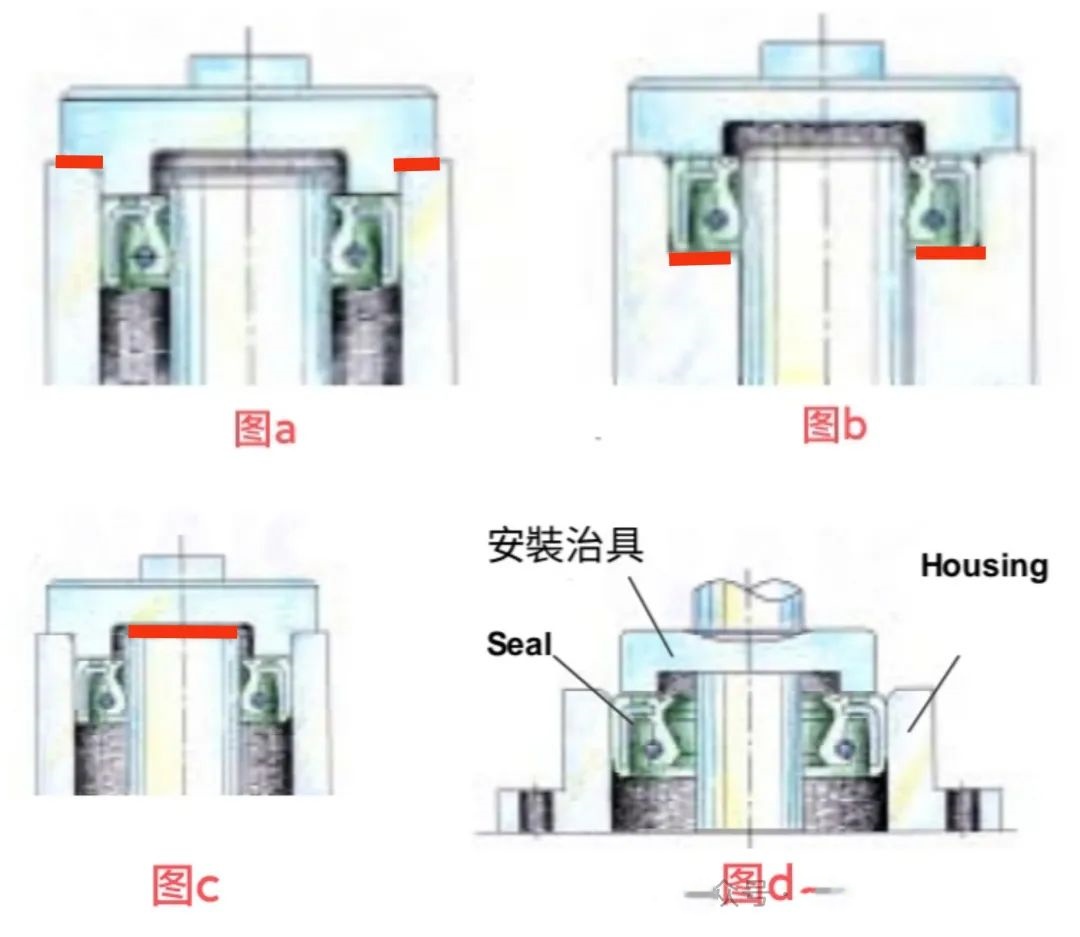

④壓裝方式和位置控制：依據設計給出的定位基準的不同，壓裝方法和壓裝定位的限位控制也不一樣。圖a是工裝的上壓頭臺階限位，圖b是油封孔底臺階限位，圖c是中間定位芯棒限位，紅線是限位位置。圖d是中心定位桿定心裝配方式。

（文字來源于網絡，有侵權請聯系刪除）
