O型圈溝槽設計時，需關注硬度、工作壓力和間隙公差之間關系
2024-06-13
溝槽中的O型圈在介質壓力驅使下會發生變形，邊緣部分會流入間隙位置達到密封功能。O型圈受到的壓力越大，變形越大，則獲得更好的密封效果。在O型圈受到的壓力超出其承受極限時，會被擠入到間隙中，造成密封失效。為此溝槽設計時，必須合理 搭配O型圈硬度、工作壓力和間隙公差之間關系。并且在溝槽設計時，應使溝槽間隙盡可能小。
實際作業中，不可避免地會遇到O型圈溝槽間隙較大，為避免被擠入到間隙中，應考慮選用抗擠出能力強和尺寸穩定性較好的材質，如聚氨酯材料O型圈。

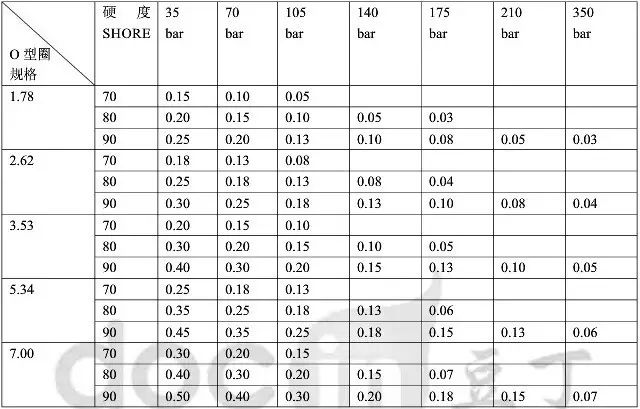

（1）O型圈硬度、工作壓力、間隙公差之關系

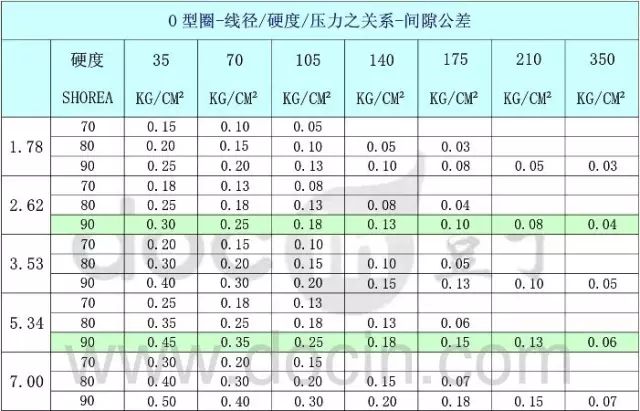

（2）O型圈-線徑/硬度/壓力之關系-間隙公差
（3）O型圈有多長的使用壽命
靜態O型圈密封的使用壽命明顯比動態O型圈密封的使用壽命要長的多，因?yàn)橛械腛型圈是套在軸上需要滑動或旋轉密封的，這時使用壽命就是由與o型圈相配合的槽及孔的配合尺寸和表面粗糙度等因素決定。因此，O型圈的使用壽命很難給出確切的年限，使用不當可能1年或更低，使用妥當可能是3年、6年或更高。
（文字來源于網絡，圖片來源于豆丁網，有侵權請聯系刪除）
