A：溝槽種類

閉式溝槽；開式溝槽；階梯溝槽

0 2

B：安裝注意事項及步驟：



1，按圖檢查各零件，各處倒角處不得有毛刺，飛邊，配合面及溝槽表面不得有刀痕，劃傷，磕碰傷，銹蝕。

確認安裝倒角是否滿足要求。



2，對零部件表面的損傷修復不允許使用砂紙打磨，可以用細油石研磨，并在修復后清理干凈。



3，裝配前要清洗到位，并吹干，擦干，不得有殘留清洗液和其他殘留物。裝配前保持干凈。



4，準備好相應的安裝工具，安裝工具必須倒圓，不能有尖銳的地方。



5，準備好相應的密封件，清點數量。裝配前密封件配合面處涂適量的液壓油脂，液壓油脂可以是工作介質用油，不能使用含有固體顆粒或機 械雜質。



6，裝配最好在室溫20-30℃進行，低溫儲存的密封件必須回到室溫后才能裝配。需要加熱裝配的密封件可以采用不超過90℃熱油加熱后裝配。



7，各密封件在裝配時不得過度拉伸，也不可滾動套裝，不得局部強拉強壓，扭曲折疊裝配。



8，不得漏裝，少裝，多裝密封件，密封件的安裝方向，位置要正確，安裝好了及時總裝。



9，裝拆過或試用過的密封件不得再次用于裝配。



10，總裝時，如果活塞或?qū)蛱仔柰ㄟ^油道口，鍵槽，螺紋，退刀槽等，必須采取防護措施保護密封件免受損傷。



11，總裝后應采用防塵帽封堵各油口，并清點密封件，安裝用品，防止誤裝。

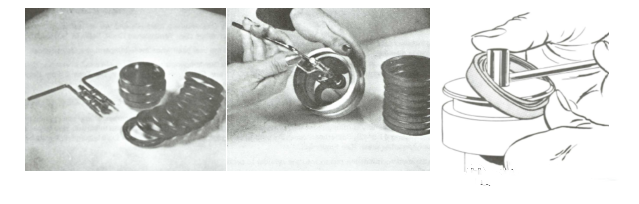

12，常用安裝工具如下圖：

（圖文來源于網絡，有侵權請聯系刪除）
