【TCV、TBV、TCN型油封】“不一樣，但都好”
2023-09-08
在現代工業中伴隨著設備的不斷改造升級，
高壓、高溫環境越來越多的出現，
對油封的耐壓耐溫能力的考驗也不斷的提升，
有三種常用的TCV、TBV、TCN型高壓骨架油封
都是適用于有油且具有一定壓力環境下的密封，
運動方式均為旋轉型。
一. TCV、TBV、TCN型高壓骨架油封有什么區別呢？
（1）從外觀來看，TCV型屬于內包骨架外包橡膠型油封，TBV型耐壓油封屬于外露骨架型，TCN型屬于雙層外鐵殼油封，
（2）從產品結構特點來看，TCV型縮小唇部受壓面積的同時又保持了剛性的耐壓油封，適于在較小直徑、中壓條件下使用。TBV型跟TCV型類似，都適用于中壓條件下使用，TCN型為了縮小壓力引起的變形而將保持器做成一體型的耐壓油封，適于在高壓條件下的使用。
（3）耐壓能力不同，TCV跟TBV的耐壓能力在0.5Mpa以下，而TCN型耐壓油封的耐壓能力在0.1Mpa以內。

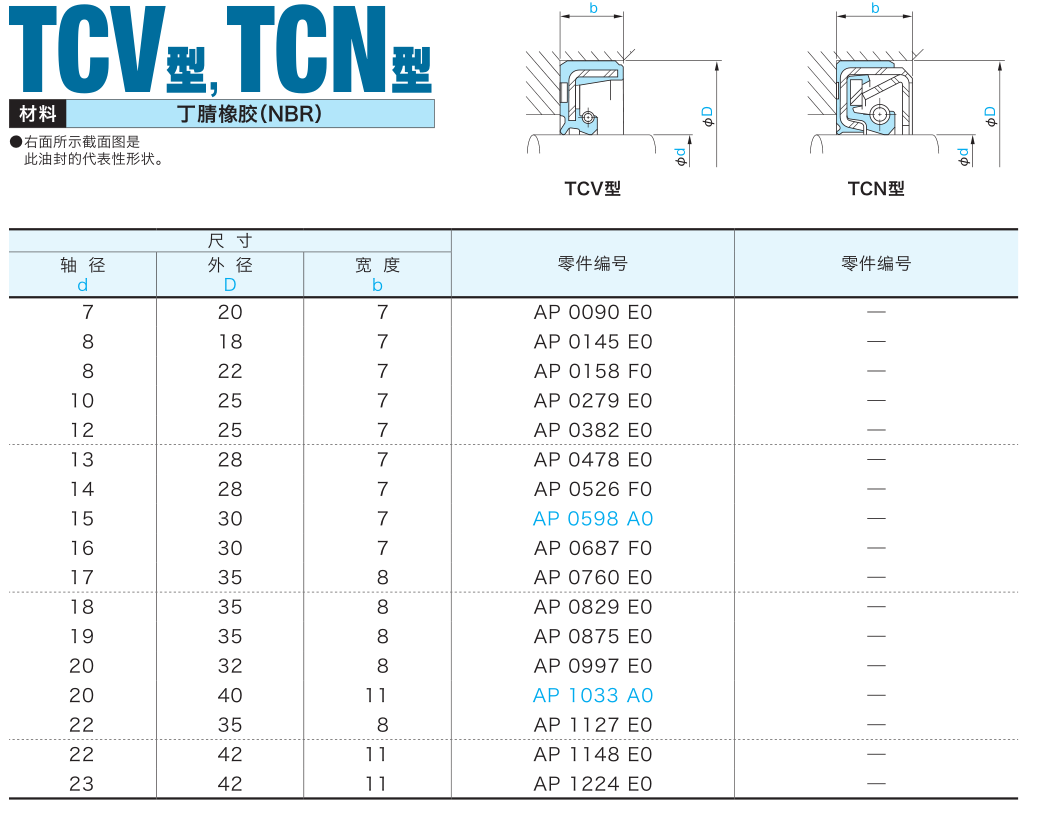

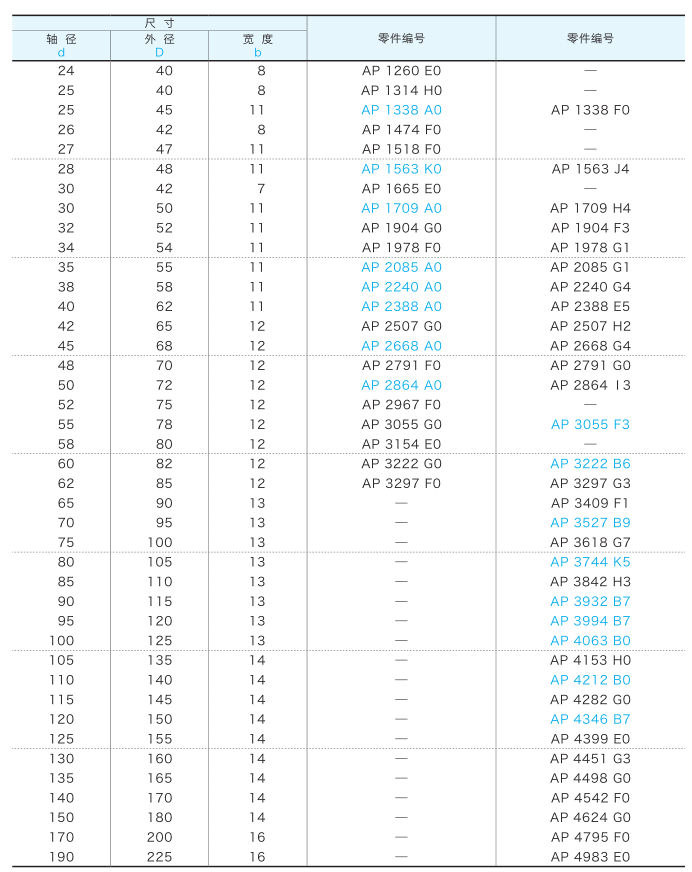

下面分別將列出TCV和TCN的常用型號尺寸，來做對比。
二．耐高壓骨架油封材質
在我們實際的油封選型中還要考慮到耐高壓油封材質的影響，
（1）NBR丁腈橡膠——使用最多
①具有出色的耐礦物油、耐磨性的特點且耐熱性好，粘接力強。
②是不耐高溫，且不能用于酮類及脂類等極性溶劑中，一般NBR丁腈膠密封圈有藍色跟黑色兩種比較常用。
（2）FKM氟橡膠——最耐高溫
①FKM氟橡膠密封圈能夠耐受住高達200℃的高溫，且能夠全天在此高溫下運行，是因為聚合物 結構和交聯作用系統。
②氟含量決定化學穩定性，氟含量越高，F(xiàn)KM材料就越能夠耐受高度侵蝕性的環境。
（3） FFKM全氟醚——應用最廣
①普通FFKM全氟醚密封圈耐溫-25℃-250℃間，特殊的FFKM材質可耐高溫320℃，
②FFKM有極佳的耐化學耐受性，，可耐1600多種化學品，
（4）HNBR氫化丁腈橡膠——最扛冷凍
①HNBR氫化丁腈橡膠密封圈的使用溫度介于 -40℃ 至 150℃ 之間，使用某些特殊配方則可達 160℃。
②HNBR氫化丁腈橡膠密封圈廣泛應用在汽車業與煉油業，可用于冷卻系統。
（文字來源于網絡，有侵權請聯系刪除）
