右回轉操作時，高壓油由MA油口進入馬達產生轉動力矩，由MB油口經主閥返回油箱；超過設定壓力時，高壓油經梭閥A→油腔C→溢流閥→油口S→油箱；

回轉停止時，回轉馬達MB油口產生閉合高壓并產生制動力矩實現回轉停止；同時，MB油口高壓油打開梭閥B→油腔C→溢流閥→油口S→單向閥A→MA油口（負壓），防止在MB油口產生破壞性閉合高壓和在MA油口產生氣穴；

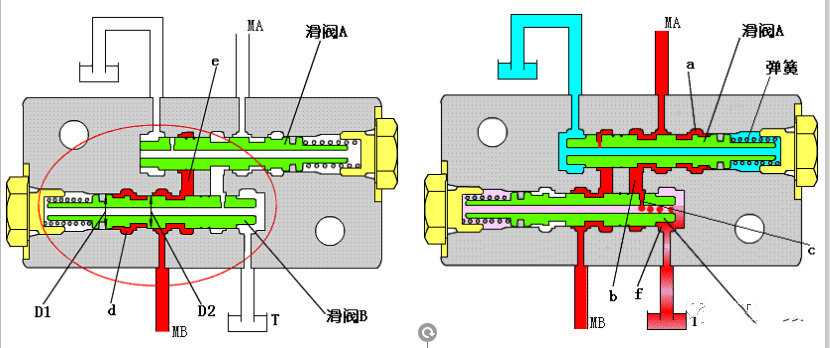

回轉晃動閥常見的有三種結構，下面介紹的是其中的一種，如下圖

停止回轉時，油口MB產生閉合壓力，壓力油進入油腔d，滑閥B按照D1＞D2的面積差克服彈簧力向左移動，MB壓力進入油腔e，壓力油被滑閥A關閉，因此產生液壓制動；

回轉停止后，油口MB產生的閉合高壓使馬達倒轉（第一次反轉）；

第一次反轉發生后，油口MA產生閉合壓力推動滑閥A右移，MA口壓力油進入油腔a，經c孔、f 孔卸流至油箱，防止了第二次反轉；
