主控制閥孔口

(AR1) 右行駛控制閥（向后行駛）

(AR2) 附件控制閥（孔口）

(AR3) 鏟斗控制閥（鏟斗關閉）

(AR4) 動臂 l 控制閥（動臂下降）

(AR5) 斗桿 II 控制閥（斗桿收回）

(BR1) 右行駛控制閥（向前行駛）

(BR2) 附件控制閥（孔口）

(BR3) 鏟斗控制閥（鏟斗打開）

(BR4) 動臂 l 控制閥（動臂上升）

(BR5) 斗桿 II 控制閥（斗桿伸出）

(AL1) 左行駛控制閥（向后行駛）

(AL2) 回轉控制閥（向左回轉）

(AL3) 斗桿 l 控制閥（斗桿收回）

(AL4) 動臂 II 控制閥（動臂上升）

(BL1) 左行駛控制閥（向前行駛）

(BL2) 回轉控制閥（向右回轉）

(BL3) 斗桿 l 控制閥（斗桿伸出）

(aR1) 右行駛控制閥上的先導口（向后行駛）

(aR2) 附件控制閥上的先導口

(aR3) 鏟斗控制閥上的先導口（鏟斗關閉）

(aR4) 動臂 l 控制閥上的先導口（動臂下降）

(aR5) 斗桿 II 控制閥上的先導口（斗桿收回）

(aL1) 左行駛控制閥上的先導口（向后行駛）

(aL2) 回轉控制閥上的先導口（向左回轉）

(aL3) 斗桿 l 控制閥上的先導口（斗桿收回）

(aL4) 動臂 II 控制閥上的先導口（動臂上升）

(bR1) 右行駛控制閥上的先導口（向前行駛）

(bR2) 附件控制閥上的先導口

(bR3) 鏟斗控制閥上的先導口（鏟斗打開）

(bR4) 動臂 l 控制閥上的先導口（動臂上升）

(bR5) 斗桿 II 控制閥上的先導口（斗桿伸出）

(bL1) 左行駛控制閥上的先導口（向前行駛）

(bL2) 回轉控制閥上的先導口（向右回轉）

(bL3) 斗桿 l 控制閥上的先導口（斗桿伸出）

(bL4) 動臂 II 控制閥上的先導口（斗桿收回）

(DST) 排油口（直行控制閥）

(HL) 反向流量信號壓力口（惰輪泵）

(高速倒檔) 反向流量信號壓力口（驅動泵）

(Pi1) 先導口（動臂再生閥）

(Pi2) 先導口（斗桿再生閥）

(Pi3) 先導口（可變回轉優先閥）

(Pi4) 先導口（直行電磁閥）

(R2) 回油口

(R3) 回油口

實體圖標注：

(10) 直行電磁閥

(11) 右行駛控制閥

(12) 附件控制閥

(13) 鏟斗控制閥

(15) 動臂 l 控制閥

(16) 斗桿 II 控制閥

(18) 直行控制閥

(21) 動臂 II 控制閥

(22) 斗桿 l 控制閥

(24) 回轉控制閥

(25) 左行駛控制閥

(28) 管路安全閥（動臂油缸連桿端）

(30) 管路安全閥（斗桿油缸缸蓋端）

(32) 主安全閥

(34) 管路安全閥（鏟斗油缸連桿端）

(45) 右閥體

(46) 左閥體

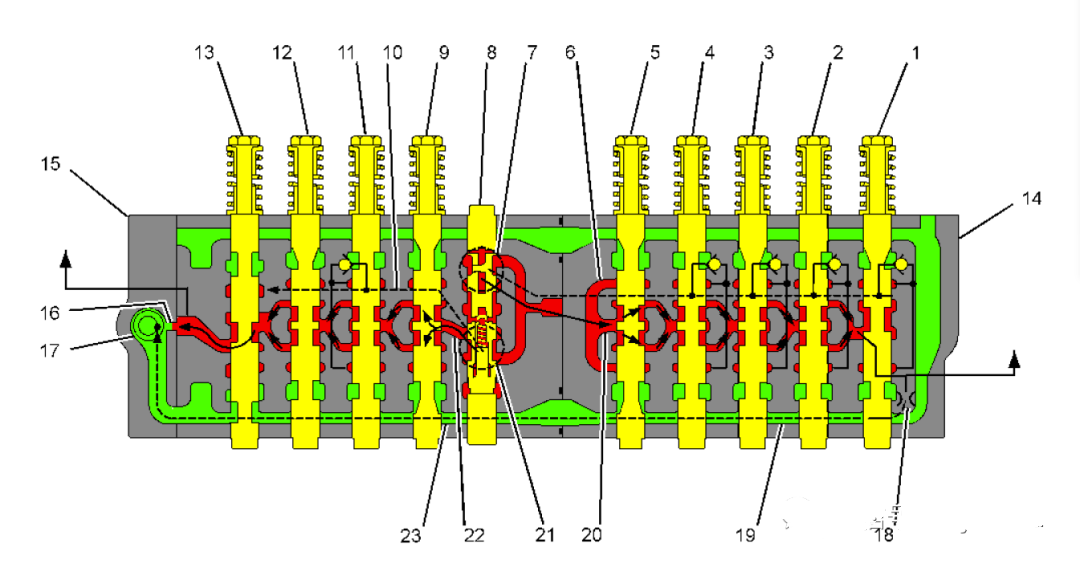

3D彩色標注：

主控制閥（空檔位置）

(1) 斗桿 II 控制閥

(2) 動臂 l 控制閥

(3) 鏟斗控制閥

(4) 附件控制閥

(5) 右行駛控制閥

(6) 平行反饋油道

(7) 進口

(8) 直行控制閥

(9) 左行駛控制閥

(10) 平行反饋油道

(11) 回轉控制閥

(12) 斗桿 l 控制閥

(13) 動臂 II 控制閥

(14) 右閥體

(15) 左閥體

(16) 反向流量控制孔

(17) 回油口

(18) 反向流量控制孔

(19) 回油油道

(20) 中位旁通油道

(21) 進口

(22) 中位旁通油道

(23) 回油油道
